Penyelesaian Soal UKK SIJA 2023 Mikrotik Paket 1 Lengkap

Pendahuluan

UKK (Ujian Kompetensi Keahlian) merupakan ujian nasional yang diberikan kepada siswa SMK untuk mengukur kompetensi yang mereka miliki dalam bidang tertentu. Tahun 2023, UKK dengan kompetensi keahlian SIJA (Sistem Informatika Jaringan & Aplikasi) SMK Negeri 2 Depok akan menggunakan soal pada paket 1 yang memfokuskan pada pengetahuan tentang konfigurasi dasar pada perangkat Mikrotik RouterOS.

Pada kesempatan ini, saya akan membahas tentang cara penyelesaian soal UKK SIJA paket 1 Mikrotik 2023. Diharapkan kalian yang akan mengikuti UKK Mikrotik paket 1 dapat menggunakan tutorial ini sebagai acuan dalam mempersiapkan diri kalian untuk menghadapi ujian tersebut.

Tanpa basa-basi mari kita selesaikan soal UKK ini.. LET'S GO 👊

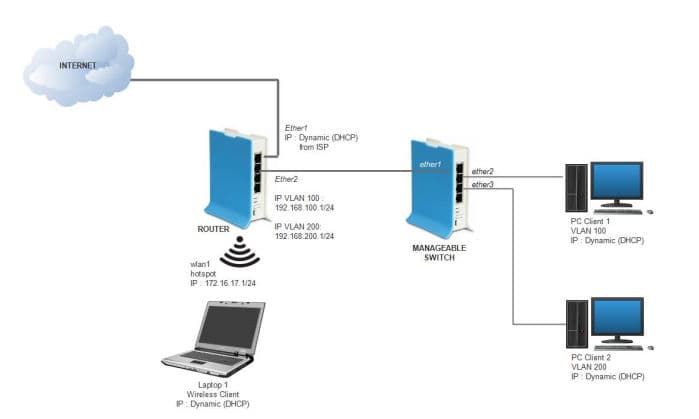

Point Konfigurasi

Pada soal UKK SIJA Paket 1 Mikrotik 2023 kita akan berjumpa dengan konfigurasi:

1. VLAN
2. Wireless
3. DHCP Client
4. IP Address
   • VLAN 100 dengan network 192.168.100.0/24 sebagai VLAN admin.
   • VLAN 200 dengan network 192.168.200.0/24 sebagai VLAN jaringan.
   • Wlan1 Hotspot dengan network 172.16.17.0/24.
5. DHCP Server
6. Hotspot
   • Username: tamu
   • Password: guest
7. DNS
8. Firewall NAT

Konfigurasi Router

Pertama dalam mengerjakan soal UKK ini adalah melakukan konfigurasi pada Router terlebih dahulu.

Konfigurasi VLAN

Untuk membuat konfigurasi VLAN, pertama-tama kita harus membuat interface VLAN pada Mikrotik. Langkah-langkahnya adalah sebagai berikut:

1. Klik menu Interfaces dan pilih VLAN.
2. Klik tombol + untuk membuat interface VLAN baru.
3. Isikan ID VLAN sesuai dengan subnet yang diinginkan (contoh: VLAN 100 dengan ID 100).
4. Pada menu Interface, pilih interface yang akan digunakan sebagai trunk port (port yang menghubungkan router dengan switch).

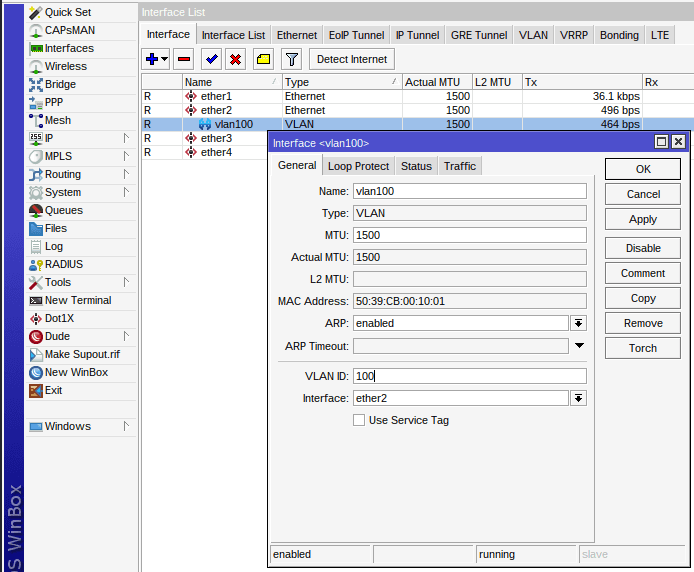

5. Contoh VLAN 100 & VLAN 200
   •
   •
6. Klik tombol OK untuk menyimpan konfigurasi.

Konfigurasi Wireless

Konfigurasi wireless yang nantinya akan digunakan untuk perangkat nirkabel, seperti laptop atau mobile.

1. Klik menu wireless pada winbox.
2. Enable interface wlan1 dengan klik centang pada kiri atas tab wireless.
3. Klik 2x wlan1 untuk masuk ke konfigurasi wlan1 lalu masuk menu wireless.
4. Ganti mode wireless dengan ap bridge.
5. Isikan SSID dengan nama kalian.
   • Contoh taufik-hotspot.

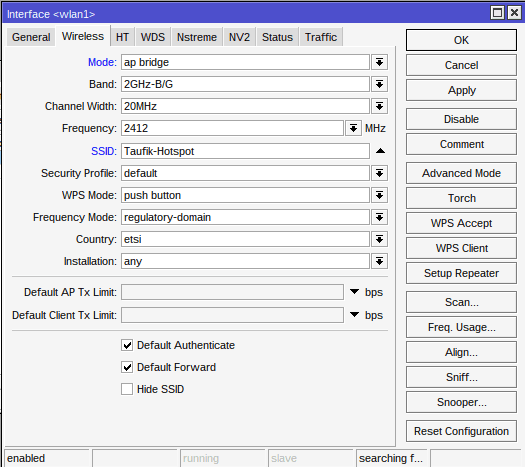

6. Verifikasi kembali konfigurasi seperti dibawah ini:
7. Klik tombol OK untuk menyimpan konfigurasi.

Konfigurasi DHCP Client

DHCP merupakan kependekan dari Dynamic Host Cost Protocol, nah DHCP Client ini nantinya akan mendapatkan IP Address secara otomatis. Ikuti cara dibawah untuk konfigurasinya:

1. Buka menu IP => DHCP Client.
2. Klik tombol + untuk membuat DHCP Client baru.
3. Pilih interface yang akan digunakan sebagai client.

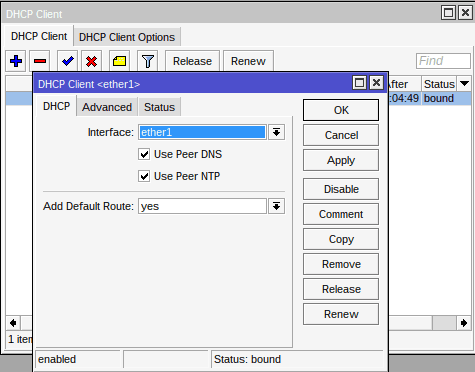

4. Centang bagian Use Peer NTP dan Use Peer DNS, dan pilih Yes pada Add Default Route.
5.
6. Klik tombol OK untuk menyimpan konfigurasi.

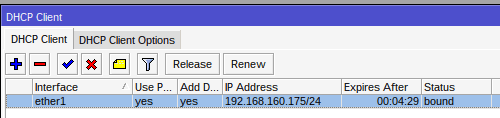

7. Tunggu status DHCP Client menjadi bond yang artinya sudah mendapatkan IP secara otomatis.

Konfigurasi IP Address

Memberikan IP Address sesuai interface yang sudah ditentukan soal, kasus soal UKK Paket 1 sebagai berikut:

1. VLAN 100
   • 192.168.100.1/24
   • Interface VLAN 100
2. VLAN 200
   • 192.168.200.1/24
   • Interface VLAN 200
3. Wlan1
   • 172.16.17.1/24
   • Interface wlan1

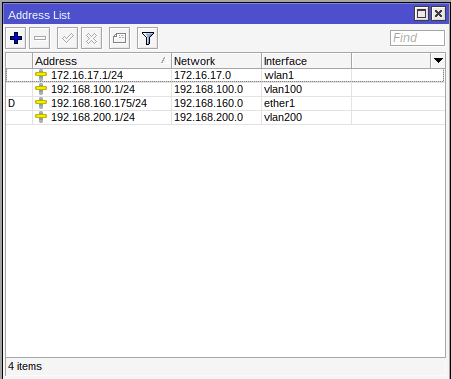

Pastikan IP Address sudah sesuai dengan ketentuan soal, seperti dibawah:

konfigurasi DHCP Server

Konfigurasi DHCP Server ini nantinya akan mendistribusikan atau memberikan IP Address secara otomatis ke client.

1. Buka menu IP => DHCP Server.
2. Klik DHCP Setup untuk menambahkan DHCP Server.
3. Pilih interface.
4. Pastikan network interface.
5. Gateway interface.
6. IP Address yang akan diberikan ke client.
7. DNS DHCP Server.
8. Isi lease time sesuai kebuhtuhan client pada Lease Time.
9. Lakukan kembali pada interface VLAN 200 & wlan1.

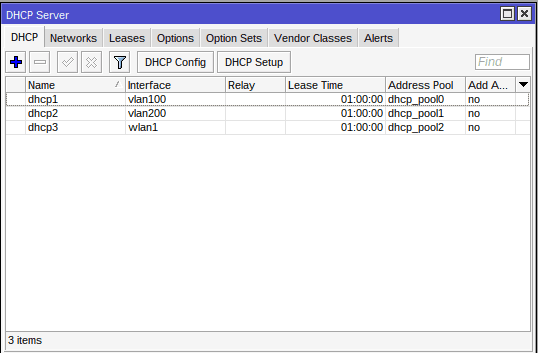

10. Lakukan verifikasi DHCP Server seperti gambar dibawah:

Konfigurasi Hotspot

pada interface wlan1 ini akan menggunakan autentikasi Hotspot, bagaimana caranya ikuti cara berikut:

1. Buka menu IP => Hotspot.
2. Klik Hotspot Setup untuk menambahkan Hotspot.
3. Pilih interface.
4. Hotspot Address.
5. Pastikan pool sudah benar pada Hotspot Pool.
6. Pilih none pada Hotspot SSL certificate.
7. Next pada Hotspot SMTP.
8. Isikan dns google pada Hotspot DNS.
9. Isikan user untuk admin.

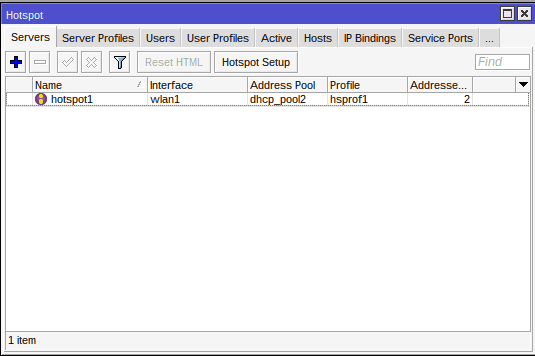

10. Verifikasi Hotspot seperti dibawah ini:

Selesai, kalian sudah menambahkan Hotspot pada interface wlan1, lalu kalian juga membuat user client seperti dibawah ini:

• Username: tamu
• Password: guest

Caranya sebagai berikut:

1. Pada Hotspot, pindah ke menu Users, lalu klik + untuk menambah user.

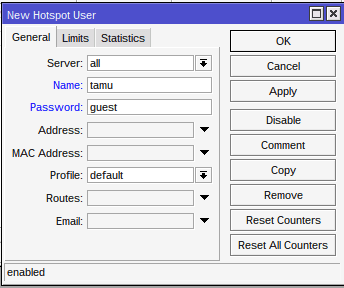

2. Isikan username dan password seperti dibawah ini:

Konfigurasi DNS

Agar client bisa menggunakan internet dari router, kita perlu setting DNS pada menu IP => DNS.

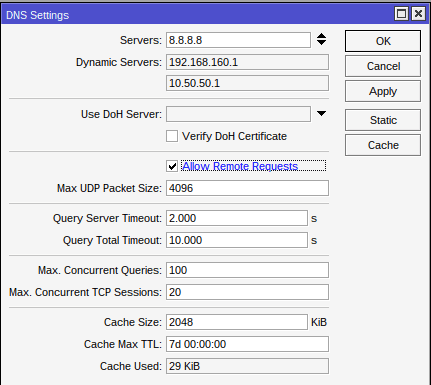

Isikan Servers Google 8.8.8.8 dan klik centang pada Allow Remote Requests

Konfigurasi NAT

Untuk membuat LAN pada jaringan anda, kalian perlu membuat konfigurasi NAT dengan action masquerade agar client dapat memasuki jaringan LAN yang sudah kita buat.

1. Buka menu IP => Firewall.
2. Pergi ke menu NAT
3. Klik tombol + untuk membuat interface NAT baru.

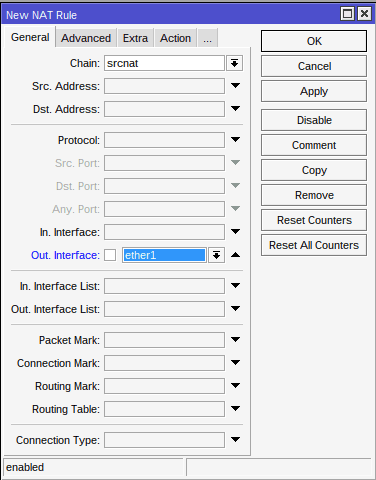

4. Pada menu General pilih Chain menggunakan srcnat, dan pada Out. Interface pilih interface yang terkonek dengan internet.
5. Pergi ke menu acction lalu pilih masquerade.
6. Klik tombol OK untuk menyimpan konfigurasi.

Konfigurasi Router sudah selesai, dan kita menggunakan router Mikrotik yang nantinya dijadikan Switch Manageable. Bagaimana caranya, simak tutorial ini sampai selesai.

Konfigurasi Switch Manageable

Setelah kita selesai melakukan konfigurasi Router dan dipastikan konfigurasi tersebut benar tidak ada kendala atau error, kita bisa melanjutkan konfigurasi pada Switch Manageable.

Perangkat yang kita gunakan sama dengan Router, namun kita hanya menggunakan layer 2 untuk melakukan konfigurasi ini, yaitu pada Bridging.

Menambahkan Interface Bridge

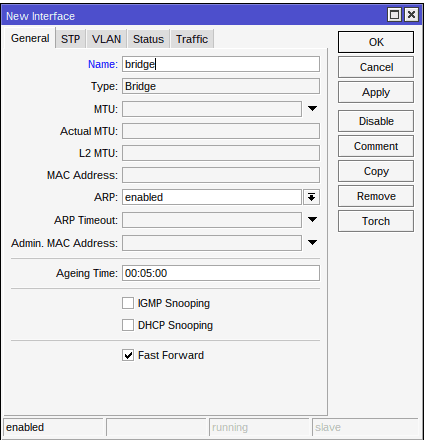

1. Klik pada menu Bridge lalu pada menu Bridge klik + untuk membuat interface bridge.
   •
2. Klik tombol OK untuk menyimpan konfigurasi.

Tambahkan Port

1. Pergi ke menu Ports lalu klik + untuk menambahkan port baru.

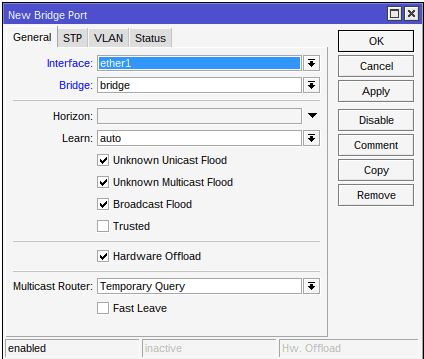

2. Pilih interface yang akan ditambah ke bridge, dan pilih Bridge yang sudah ditambahkan.
   •

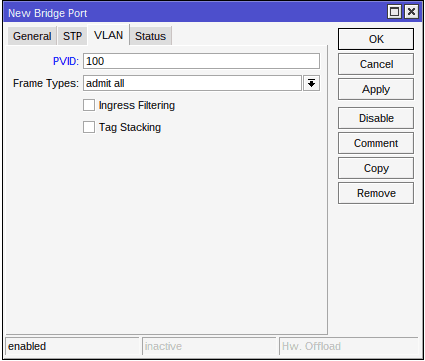

3. Pada interface ether2 & ether3 tambahkan juga VLAN ID => PVID pada menu VLAN saat menambahkan port ke bridge.
   •

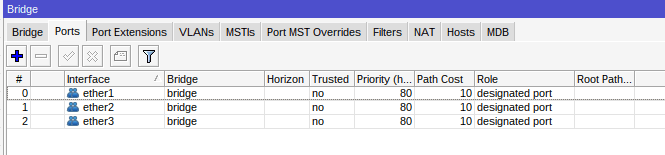

4. Verifikasi ports bridge.
   •

Konfigurasi VLANs

Untuk menandai port mode kita pergi ke menu VLANs pada bridge interface.

1. Klik + untuk menambahkan VLAN baru.
2. Isikan VLAN IDs
3. Pada Tagged, pilih interface yang terhubung dengan Router.
4. Untagged ini adalah mode access yang terhubung dengan client.

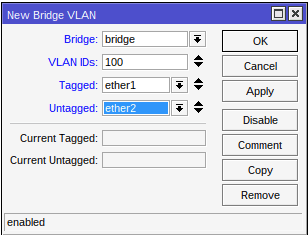

5. VLAN 100
   •
6. VLAN 200
   •

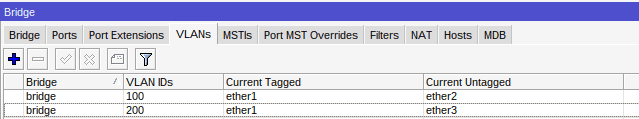

7. Verifikasi VLANs sudah benar atau belum.
   •

YEY SELESAI, kalian sudah menyelesaikan soal UKK SIJA Paket 1 Mikrotik, untuk melakukan verifikasi kalian konekkan Laptop dengan interface yang dijadikan sebagai mode access (untagged).

Pastikan juga kalian sudah mendapatkan IP Address dari router sesuai dengan IP VLAN ID kalian.

Pada ujicoba Hotspot Wireless, kalian konekkan device Laptop atau Mobile menggunakan jaringan nirkabel/wifi. Setelah terkonek apakah ke direct ke browser login page dari Mikrotik, jika tidak kalian buka browser dan tuliskan gateway dari hotspot router atau bisa juga menggunakan DNS Name yang sudah dikonfigurasi pada Hotspot.

Jika berhasil login kalian sudah bisa internetan dan verifikasi soal UKK SIJA Paket 1 Mikrotik telah SUCCESS.

Kesimpulan

Dalam penyelesaian soal UKK SIJA paket 1, Mikrotik menuntut para siswa SMK untuk memahami cara mengkonfigurasi VLAN, DHCP, firewall NAT, Hotspot dan konfigurasi dasar lainnya. Dengan memahami cara mengkonfigurasi jaringan ini, para siswa dapat dengan mudah menyelesaikan soal UKK dan menguasai Mikrotik secara dasar. Konfigurasi VLAN juga membantu dalam membagi jaringan fisik menjadi beberapa jaringan virtual yang terpisah, konfigurasi DHCP server akan memudahkan dalam mengelola pembagian IP Address, konfigurasi firewall NAT dengan action masquerade membantu dalam mencegah broadcast storm dan memperkuat keamanan jaringan, Hotspot yang akan membuat autentikasi pada jaringan wireless.

Jika memiliki kendala dalam konfigurasi, kalian bisa tulis kendala pada kolom komentar dibawah dengan login Github. Kalian juga bisa kunjungi sosial media saya untuk menghubungi lebih lanjut tentang konfigurasi ini.
