Circular Replication Master Master with MariaDB

debianmysql

9 min read

—

Taufik Crisnawan Santoso

Written by / Taufik Crisnawan Santoso

Pendahuluan

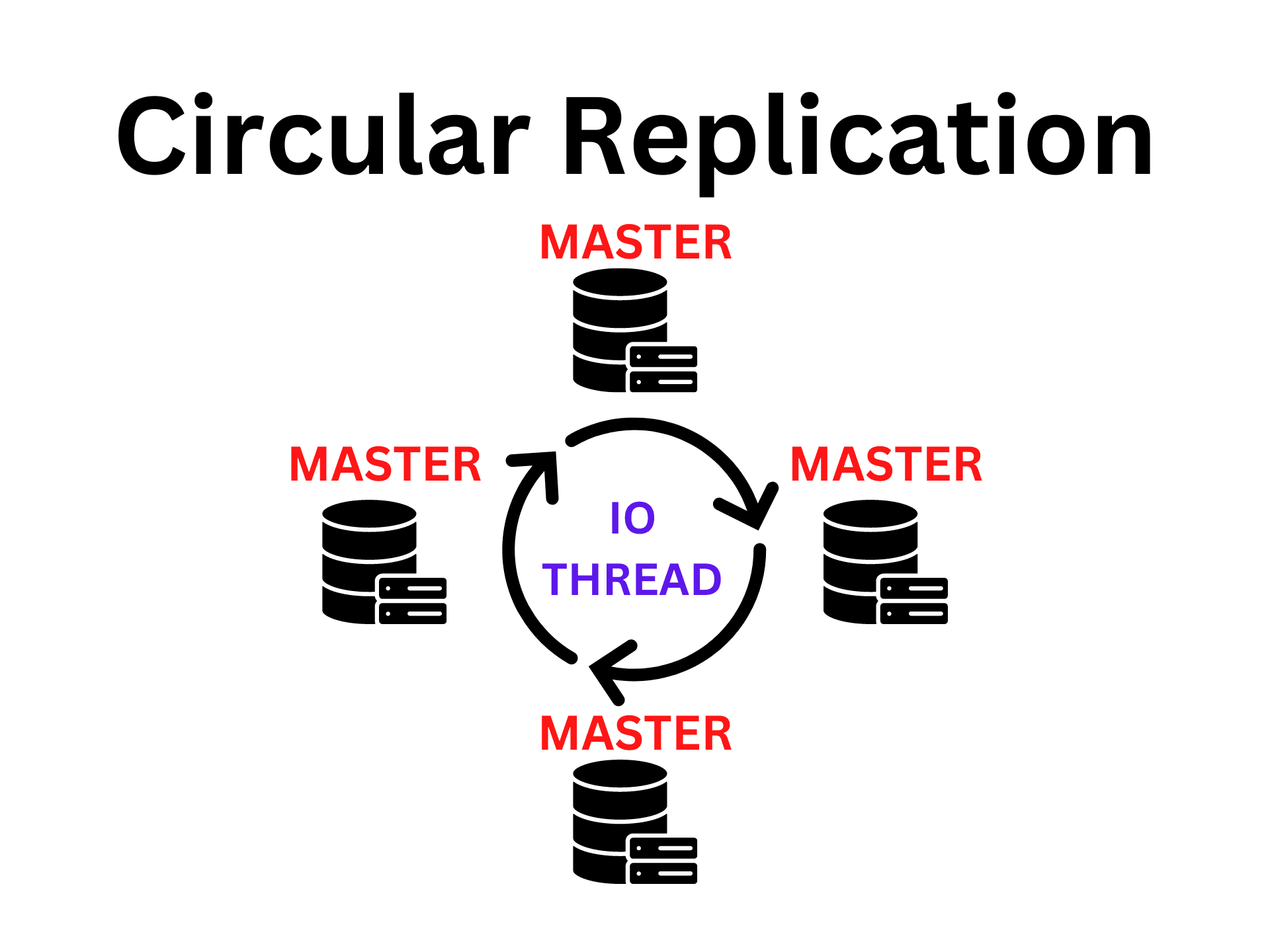

Circular Replication merupakan sejenis replication master-master dimana setiap server master dapat digunakan sebagai sumber data dan dapat digunakan untuk melakukan query dan update data. Dalam jenis replication ini, setiap server master saling terhubung dan saling mengirimkan perubahan data yang terjadi pada satu server ke server lainnya, sehingga setiap server memiliki salinan data yang sama. Ini memungkinkan setiap server untuk digunakan sebagai cadangan atau failover jika server lain mengalami masalah.

Thumbnail

Circular replication biasa digunakan pada aplikasi yang membutuhkan tingkat tinggi disponibilitas dan skalabilitas.

💡

Namun harus diingat bahwa ada beberapa kendala yang harus diantisipasi seperti konflik data, kesalahan konfigurasi, atau masalah jaringan yang dapat menyebabkan masalah pada replikasi.

Pada kesempatan kali ini saya akan menjelaskan cara membuat circular replication master master menggunakan MariaDB MySql. Diharapkan kalian dapat mengikuti tutorial ini sampai selesai agar dapat melakukan replication dengan baik dan benar. LET'S GO😉

Untuk mengatur circular replication Master Master dengan MariaDB, ada beberapa langkah yang harus diikuti:

  1. Instalasi MariaDB pada setiap node Master.
  2. Konfigurasi node Master dengan mengatur file konfigurasi 50-server.cnf untuk mengaktifkan binary logging dan menentukan ID unik untuk server tersebut.
  3. Membuat user replication pada node Master dan memberikan izin untuk mengakses data.
  4. Connect Replication pada setiap node master.
  5. Verifikasi replication pada node master master.
⚠️

Sebaiknya kalian selalu mengacu pada dokumentasi resmi mariadb dan selalu membackup data sebelum melakukan konfigurasi apapun pada server kalian.

Install MariaDB pada Setiap Node

Kalian memperlukan Install MariaDB server package pada semua node master kalian.

Update source package terlebih dahulu:

BASH
apt update && apt upgrade -y

Install MariaDB

BASH
apt install mariadb-server -y

Setelah install MariaDB kalian check service MariaDB apakah sudah berstatus running atau belum.

BASH
systemctl status mariadb

Jika belum running kalian bisa hidupkan service MariaDB.

BASH
systemctl start mariadb

Konfigurasi mysql_secure_installation:

BASH
mysql_secure_installation

Ikuti jawaban seperti dibawah ini:

  1. Enter current password for root (enter for none): Enter
  2. Set root password? [Y/n] Y (Isikan password root kalian)
  3. Remove anonymous users? [Y/n] Y
  4. Disallow root login remotely? [Y/n] Y
  5. Remove test database and access to it? [Y/n] Y
  6. Reload privilege tables now? [Y/n] YReload privilege tables now? [Y/n] Y

YEY kalian sudah melakukan install service MariaDB, setelah itu kalian bisa melakukan konfigurasi circular replication pada semua node.

Konfigurasi Setiap Node Master

Pastikan sebelum melakukan konfigurasi kalian perlu untuk mengetahui IP Host dan Hostname, untuk perintahnya:

BASH
hostname -I && hostname

Pada node yang saya gunakan yaitu menggunakan IP Host dan Hostname seperti dibawah ini:

  • Replication 1

    • IP Host: 10.50.50.52
    • Hostname: master-1

  • Replication 2

    • IP Host: 10.50.50.53
    • Hostname: master-2

Server MariaDB menggunakan file binary log untuk melakukan replication, secara default binary log belum diaktifkan di konfigurasi default MariaDB. Jadi kalian edit file konfigurasi MariaDB dan mengaktifkan binary log.

etc
mysql
mariadb.conf.d
50-server.cnf
BASH
nano /etc/mysql/mariadb.conf.d/50-server.cnf

Tempelkan baris konfigurasi dibawah ini untuk seluruh node master kalian:

BASH
[server]
bind-address    = <IP HOST KALIAN>
server-id       = <NOMOR NODE KALIAN>
report_host     = <HOSTNAME NODE KALIAN>
log_bin         = /var/log/mysql/mariadb-bin
log_bin_index   = /var/log/mysql/mariadb-bin.index
relay_log       = /var/log/mysql/relay-bin
relay_log_index = /var/log/mysql/relay-bin.index

Ubah bind-address localhost menjadi comment script:

BASH
# bind-address            = 127.0.0.1

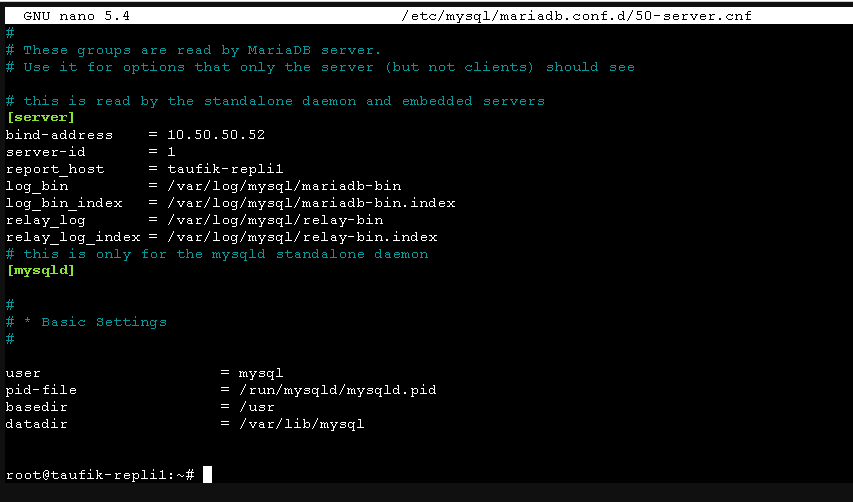

Contoh menambahkan barisnya:

Paste File Configuration Node Master

💡

Kalian lakukan konfigurasi file 50-server.cnf pada semua node master, pastikan bahwa konfigurasi kalian sudah benar.

Save dan restart service MariaDB untuk melakukan perubahan konfigurasi yang sudah diganti tadi:

BASH
systemctl restart mariadb

Secara default MariaDB menggunakan servicenya dengan port 3306, untuk mengchecknya kalian bisa ikuti perintah ini:

BASH
ss -antpl | grep mariadb

Maka akan menampilkan tampilan seperti dibawah:

BASH
LISTEN 0      80       10.50.50.52:3306      0.0.0.0:*    users:(("mariadbd",pid=552,fd=21))
💡
10.50.50.52 adalah IP Host yang saya gunakan, yang nantinya akan muncul IP Host yang kalian gunakan

Membuat User Replication dan Memberikan Permission

Pada setiap node master akan membuat user replication, untuk membuat replication user, kalian masuk pada menu mysql -u root -p, kalian bisa ikuti perintah dibawah ini:

BASH
mysql -u root -p

Akan menampilkan tampilan versi MariaDB beserta versi server kalian.

SQL
Welcome to the MariaDB monitor.  Commands end with ; or \g.
Your MariaDB connection id is 42
Server version: 10.5.18-MariaDB-0+deb11u1 Debian 11

Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

MariaDB [(none)]>

Buatlah user dan password seperti dibawah:

SQL
CREATE USER 'replication'@'%' identified by '12345';

Selanjutnya grant replication slave previlage ke user dengan mengikuti perintah dibawah:

SQL
GRANT REPLICATION SLAVE ON *.* TO 'replication'@'%';

Lalu flush previlage untuk memberikan perubahan:

SQL
FLUSH PRIVILEGES;

Verifikasi master status dengan mengikuti perintah dibawah:

SQL
SHOW MASTER STATUS;

kalian harus mendapatkan binary log file pada tampilan berikut:

SQL
+------------------+----------+--------------+------------------+
| File             | Position | Binlog_Do_DB | Binlog_Ignore_DB |
+------------------+----------+--------------+------------------+
| mysql-bin.000001 |      719 |              |                  |
+------------------+----------+--------------+------------------+
💡

Salin nama-file-binary-log dan posisi-binary-log agar nanti kalian dapat mudah saat menkonekkan node master 1 ke yang lain

Connect Replication

Sebelum mengconnectkan replication ini, kalian dianjurkan untuk nonaktifkan slave:

SQL
STOP SLAVE;

Selanjutnya kalian konekkan slave ke replication node master dengan mengikuiti perintah dibawah:

SQL
CHANGE MASTER TO MASTER_HOST = '10.50.50.53', MASTER_USER = 'replication', MASTER_PASSWORD = '12345', MASTER_LOG_FILE = 'mysql-bin.000001', MASTER_LOG_POS = 719;

Pastikan saat mengisi CHANGE MASTER sesuai dengan node master kalian, untuk keterangannya sebagai berikut:

  • 10.50.50.52 IP Address dari node master.
  • replication user yang di replication.
  • 12345 password user replication.
  • mysql-bin.000001 binary log name file (dari master).
  • 719 binary log file position.

Setelah itu kalian bisa start slave:

SQL
START SLAVE;

Jika tidak terjadi eror maka slave kalian berhasil terkonek😉. Keluar untuk menguji replication:

SQL
EXIT;

Verifikasi Circular Replication MariaDB

Jika langkah diatas tidak ada error verifikasikan hasil dari replication dengan membuat database dan mengisi data:

Verifikasi Connection Replication Master 1

Masukkan perintah dibawah ini untuk memverifikasi status slave sudah terkonek atau belum:

SQL
SHOW SLAVE STATUS \G

Akan muncul tampilan seperti dibawah ini:

SQL
*************************** 1. row ***************************
                Slave_IO_State: Waiting for master to send event
                   Master_Host: 10.50.50.53
                   Master_User: replication
                   Master_Port: 3306
                 Connect_Retry: 60
               Master_Log_File: mariadb-bin.000001
           Read_Master_Log_Pos: 1668
                Relay_Log_File: relay-bin.000002
                 Relay_Log_Pos: 1456
         Relay_Master_Log_File: mariadb-bin.000001
              Slave_IO_Running: Yes
             Slave_SQL_Running: Yes
               Replicate_Do_DB:
           Replicate_Ignore_DB:
            Replicate_Do_Table:
        Replicate_Ignore_Table:
       Replicate_Wild_Do_Table:
   Replicate_Wild_Ignore_Table:
                    Last_Errno: 0
                    Last_Error:
                  Skip_Counter: 0
           Exec_Master_Log_Pos: 1668
               Relay_Log_Space: 1759
               Until_Condition: None
                Until_Log_File:
                 Until_Log_Pos: 0
            Master_SSL_Allowed: No
            Master_SSL_CA_File:
            Master_SSL_CA_Path:
               Master_SSL_Cert:
             Master_SSL_Cipher:
                Master_SSL_Key:
         Seconds_Behind_Master: 0
 Master_SSL_Verify_Server_Cert: No
                 Last_IO_Errno: 0
                 Last_IO_Error:
                Last_SQL_Errno: 0
                Last_SQL_Error:
   Replicate_Ignore_Server_Ids:
              Master_Server_Id: 2
                Master_SSL_Crl:
            Master_SSL_Crlpath:
                    Using_Gtid: No
                   Gtid_IO_Pos:
       Replicate_Do_Domain_Ids:
   Replicate_Ignore_Domain_Ids:
                 Parallel_Mode: optimistic
                     SQL_Delay: 0
           SQL_Remaining_Delay: NULL
       Slave_SQL_Running_State: Slave has read all relay log; waiting for more updates
              Slave_DDL_Groups: 1
Slave_Non_Transactional_Groups: 0
    Slave_Transactional_Groups: 3
1 row in set (0.000 sec)

Verifikasi Connection Replication Master 1

Masukkan perintah dibawah ini untuk memverifikasi status slave sudah terkonek atau belum:

SQL
SHOW SLAVE STATUS \G

Akan muncul tampilan seperti dibawah ini:

SQL
*************************** 1. row ***************************
                Slave_IO_State: Waiting for master to send event
                   Master_Host: 10.50.50.52
                   Master_User: replication
                   Master_Port: 3306
                 Connect_Retry: 60
               Master_Log_File: mariadb-bin.000001
           Read_Master_Log_Pos: 719
                Relay_Log_File: relay-bin.000002
                 Relay_Log_Pos: 946
         Relay_Master_Log_File: mariadb-bin.000001
              Slave_IO_Running: Yes
             Slave_SQL_Running: Yes
               Replicate_Do_DB:
           Replicate_Ignore_DB:
            Replicate_Do_Table:
        Replicate_Ignore_Table:
       Replicate_Wild_Do_Table:
   Replicate_Wild_Ignore_Table:
                    Last_Errno: 0
                    Last_Error:
                  Skip_Counter: 0
           Exec_Master_Log_Pos: 719
               Relay_Log_Space: 1249
               Until_Condition: None
                Until_Log_File:
                 Until_Log_Pos: 0
            Master_SSL_Allowed: No
            Master_SSL_CA_File:
            Master_SSL_CA_Path:
               Master_SSL_Cert:
             Master_SSL_Cipher:
                Master_SSL_Key:
         Seconds_Behind_Master: 0
 Master_SSL_Verify_Server_Cert: No
                 Last_IO_Errno: 0
                 Last_IO_Error:
                Last_SQL_Errno: 0
                Last_SQL_Error:
   Replicate_Ignore_Server_Ids:
              Master_Server_Id: 1
                Master_SSL_Crl:
            Master_SSL_Crlpath:
                    Using_Gtid: No
                   Gtid_IO_Pos:
       Replicate_Do_Domain_Ids:
   Replicate_Ignore_Domain_Ids:
                 Parallel_Mode: optimistic
                     SQL_Delay: 0
           SQL_Remaining_Delay: NULL
       Slave_SQL_Running_State: Slave has read all relay log; waiting for more updates
              Slave_DDL_Groups: 1
Slave_Non_Transactional_Groups: 0
    Slave_Transactional_Groups: 1
1 row in set (0.000 sec)
💡

Pastikan pada Slave_IO_Running dan Slave_SQL_Running menunjukkan status Yes, yang artinya replication berhasil terconnect dengan node master.

Melakukan Query dan Update data

Untuk menguji kembali connection Replication Circular kalian dapat melakukan query dan update data pada setiap node master.

BASH
mysql -u root -p

Buatkan databases sebagai contoh test_database:

SQL
CREATE DATABASE test_database;

Gunakan database test_database untuk membuat tabel seperti dibawah:

SQL
USE test_database;
CREATE TABLE daftar_siswa (id int, name varchar(30), surname varchar(20));

Isikan data pada tabel daftar_siswa.

SQL
INSERT INTO daftar_siswa (id, name, surname) VALUES (1, 'Taufik Crisnawan Santoso', 'Taufik');
INSERT INTO daftar_siswa (id, name, surname) VALUES (2, 'Muhammad Ichsan', 'Ichsan');

Verifikasi data dengan perintah:

SQL
SELECT * FROM daftar_siswa;

Akan mengeluarkan tampilan data dari database.

SQL
+------+--------------------------+---------+
| id   |           name           | surname |
+------+--------------------------+---------+
|    1 | Taufik Crisnawan Santoso | Taufik  |
|    2 | Muhammad Ichsanul Fadhil | Ichsan  |
+------+--------------------------+---------+

Pada setiap master akan menampilkan data dari database yang dibuat dari master 1.

Lalu kita tes untuk menghapus data dari master 1 apakah data dari database master 2 juga kehapus atau tidak.

SQL
DELETE FROM daftar_siswa ORDER BY name ASC LIMIT 1;

Baris dari nomor 2 akan dihapus seperti contoh dibawah:

SQL
+------+--------------------------+---------+
| id   | name                     | surname |
+------+--------------------------+---------+
|    1 | Taufik Crisnawan Santoso | Taufik  |
+------+--------------------------+---------+

Lakukan verifikasi diatas pada setiap node master untuk memastikan bahwa semua replication master dapat melakukan query dan update pada salah satu server master, dan perubahan tersebut akan otomatis ter-replication ke server master lainnya.

Kesimpulan

Replikasi Circular master master pada MariaDB merupakan solusi yang baik untuk meningkatkan tingkat disponibilitas dan skalabilitas aplikasi. Melalui konfigurasi yang tepat, setiap server master dapat digunakan sebagai sumber data dan dapat digunakan untuk melakukan query dan update data. Dengan melakukan konfigurasi dan monitoring yang baik, kendala yang mungkin terjadi dapat diminimalisir dan aplikasi dapat berjalan dengan baik.

👋

TERIMAKASIH
